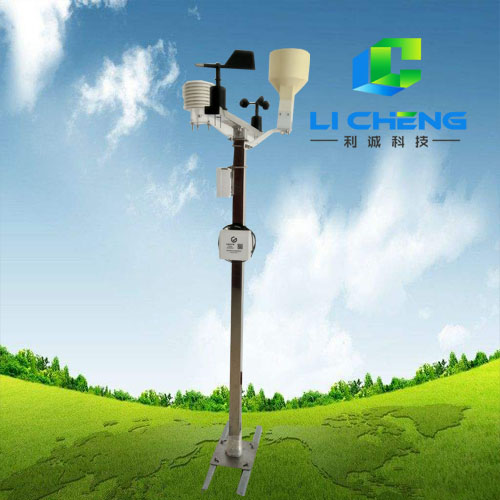

小型環境采集儀

型號：LC-DZQ1-1型 　品牌：

  • 一、產品概述

    LC-DZQ1-1型小型環境采集儀是按照國際氣象組織（WMO）氣象觀測標準設計、生產的標準氣象站。該小型環境采集儀能夠?qū)︼L(fēng)向、風速、環境溫度、環境濕度、雨量以及大氣壓力等眾多氣象要素進行全天候現場監測，所有氣象傳感器指標均滿足中華人民共和國氣象行業標準。同時該環境采集儀還能夠計算2分鐘平均風速、10分鐘平均風速、當天**高氣溫、當天**低氣溫以及露點溫度等氣象行業標準中規定的常用數據，數據計算準確。小型環境采集儀通過有線RS485通訊或無線GPRS通訊（選配）方式與氣象中心計算機進行通訊，將氣象數據傳輸?shù)綒庀笾行挠?jì)算機氣象數據庫中，用于對氣象數據統計分析和處理。

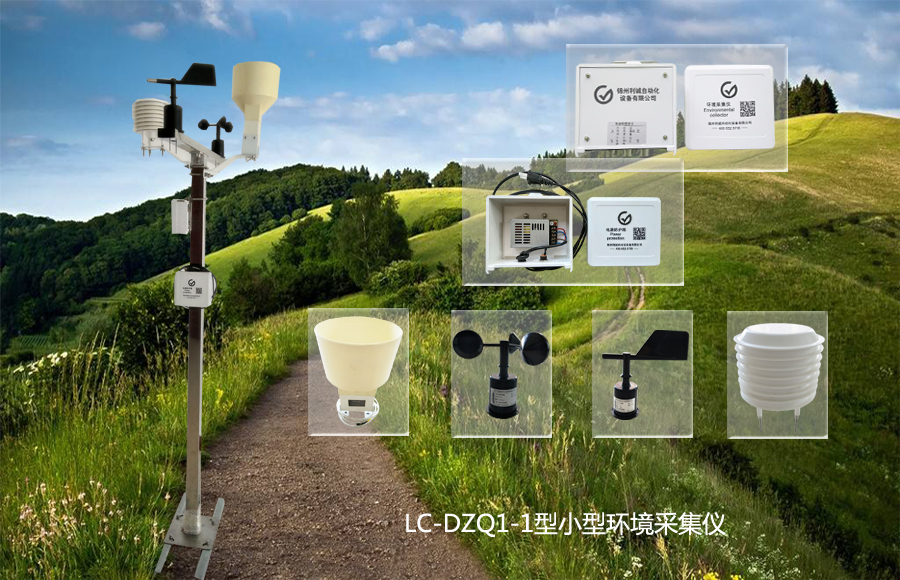

    LC-DZQ1-1型小型環境采集儀由氣象傳感器、微電腦氣象數據采集儀、電源系統、全天候防護箱和氣象觀測支架等部分構成。

    二、外觀及技術指標說明

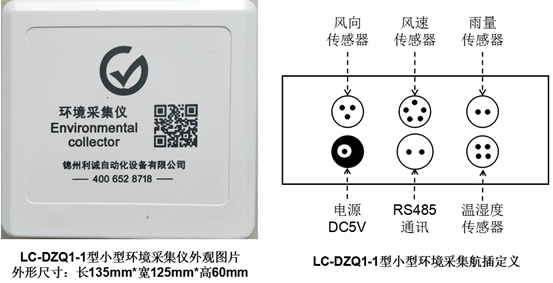

    1、產品外觀及傳感器航插定義說明

    2、運行環境

    工作溫度范圍：-25℃-70℃；

    工作濕度范圍：45%-75%；

    大 氣 壓 力 ：860-1060hPa；

    工 作 電 壓 ：DC:5V±10%；

    **大工作電流：≤150mA；

    三、主要功能說明

      ①通訊功能：有線采用RS485通訊，通訊波特率為9600，通訊協議為標準Modbus RTU通訊協議。無線通訊可采用GPRS通訊（需選配GPRS通訊模塊），方便遠距離無線傳輸。

    ②多通道數據采集：該環境采集儀能夠采集的通道有實時風向、實時風速、2分鐘平均風速、10分鐘平均風速、環境溫度、**高溫度、**低溫度、環境濕度、雨量、露點溫度、氣壓共11個常用的氣象環境檢測數據，并且氣象數據指標均滿足中華人民共和國氣象行業標準。

    ③具有數據保護功能：在采集儀以外掉電時，一些累計值（如**高溫度、**低溫度、雨量等）在掉電后不數據不會丟失。

       ④時鐘功能：采集儀內部具有高精度的時鐘芯片，在上報每條采集的數據時，同時可上報該條數據采集的實時時間，方便對氣象數據統計分析和處理。

    四、氣象采集軟件使用說明

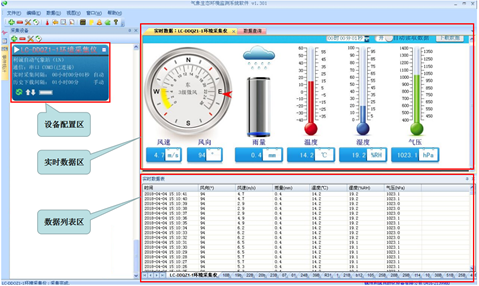

    打開“氣象環境檢測軟件”，將出現如下圖所示界面。

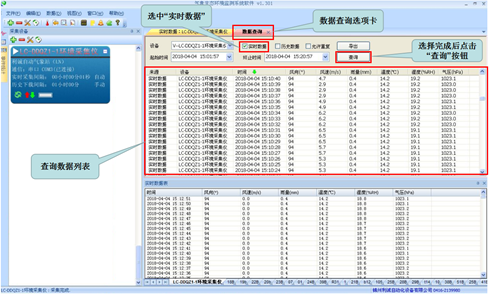

    點擊“數據查詢”選項卡，進入到數據查詢界面，將“實時數據”選項選中，然后選擇查詢的起始時間，點擊“查詢”按鈕，可以查詢實時數據。如下圖所示。

    查詢完成后，若有需要，可以點擊“導出”按鈕，將查詢到的數據導出成EXCEL文檔保存，方便打印數據以及以后查詢。

    五、常見問題分析及解決

    1、通訊問題

    ①檢查通訊線是否斷開、通訊接線端子是否松脫。

    ②檢查硬件地址與監測儀的串口通訊地址是否相同。

    ③檢查電腦串口是否損壞和電腦系統是否感染病毒。

    ④查看系統供電是否正常。

    2、采集數據不準確

    ①檢查對應的傳感器連接線是否斷開。

    ②檢查傳感器航插是否松脫或未插接在采集儀上。

    六、注意事項及保養

    ①請檢查包裝是否完好，并核對產品型號是否與選型一致。

    ②切勿帶電接線，接線完畢檢查無誤后方可通電。

    ③使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€。

    ④在一些沿海地帶，在三腳架上還需要拉上防風索，以保證其抗風能力。特別是安裝在樓頂?shù)臍庀笳具€要做好防雷措施,安裝避雷針。

    ⑤對于220V市電的走線，要兼顧用電安全和安裝地建筑外觀效果。

    ⑥用戶在使用時請不要自行拆卸傳感器，也不要用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品。

    ⑦定期對采集儀及傳感器進行清理保養，清理時需斷電操作，著重清理面板灰塵與航空插座內的污垢。

    ⑧請保存好檢定證書和合格證，維修時隨同產品一同返回。













  • LC-DZQ1-1型小型環境采集儀廣泛應用于氣象、環保、考古、機場、農林、種植、搶險、水文、軍事、倉儲、科學研究等眾多領域。
